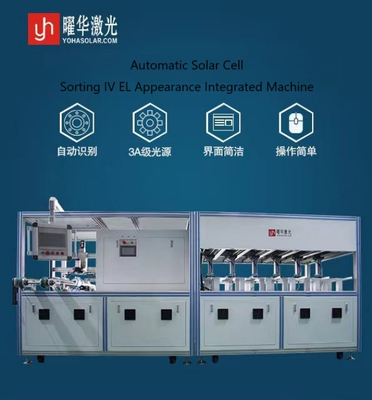

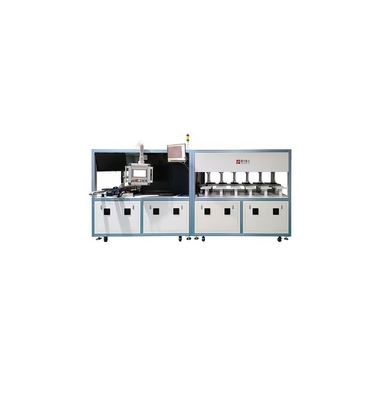

Máquina integrada de triagem automática de células IV EL

I. Relativamente aoIV EL Máquina integrada de triagem

• Nome do equipamento: Células solares EL e máquina de triagem automática de potência
  (Este equipamento avançado não é apenas umIV EL Máquina integrada de triagemMas também incorpora as mais recentes técnicasIV EnsaioseEL Ensaiospara avaliação automatizada de células solares.)

• ModeloYH-ZDFX-2400:IV EL Máquina integrada de triagem

• Diagrama de dimensão geral da instalação:

• (Referir-se ao diagrama fornecido para especificações de layout detalhadas Linha de produção de painéis solaresNão.

II. Informações aplicáveis sobre as células

• Células solares policristalinas e monocristalinas com dimensões compreendidas entre 156 mm e 220 mm

• Curvatura ≤ 3 mm

• 2 a 6 barras de transmissão, 9 barras de transmissão

• Células planas de grau A (com uma taxa de rendimento superior a 98%)

Isto...IV EL Máquina integrada de triagemSerão utilizados para ensaios de produtos qualificados.

III. Principais parâmetros técnicos e de desempenho

1. Capacidade:

   • Velocidade de funcionamento de referência real: 2200 peças por hora

   • A velocidade média é de aproximadamente 1,6 segundos por peça.

   • Notas: não inclui o tempo de recolha e descarga das células solares e de troca das bandejas de carga.

2. Taxa de ruptura:

   • ≤ 0,05% (Este parâmetro refere-se à quebra causada pela própria máquina, excluindo a quebra do material.)

3. Taxa de julgamentos falsos:

   • Aproximadamente 6% (A proporção específica será determinada através de negociações, dependendo dos processos e das normas de inspecção da Parte A).

   • Cálculo: O número de células A erroneamente julgado como B dividido pelo número de células selecionadas pela máquina.

4. Taxa de julgamentos errados:

   • ≤ 0,3% (O rácio específico será determinado através de negociações, em função do processo e das normas de inspecção da Parte A).

   • Cálculo: O número de células B perdidas pela máquina dividido pelo número de células selecionadas pela máquina.

Tabela de especificações técnicas

IV. Itens de inspecção

• Inspecção sem contacto: concebido para evitar danos secundários durante o processo de inspecção.

• Sistema específico de aquisição de imagem: Não é necessário nenhum quarto escuro, garantindo uma elevada qualidade de imagem.

• Alta eficiência das inspecções: O sistema pode ser incorporado na linha de produção para inspecção em linha, desempenhando um papel crucialIV Ensaios.

• Algoritmo de Inteligência Artificial: Permite a identificação automática de defeitos sem intervenção humana.

• Ampla gama de aplicações: Adequado para vários tipos de wafers de silício ou células solares, tornando-o versátil dentro de umLinha de produção de painéis solaresambiente.

V.IV EL Máquina integrada de triagemComposição

1. Diagrama estrutural:

   • (Ver o diagrama estrutural para a disposição completa do sistema.)

2. Caixa de material:

   • Quatro caixas de material fornecidas, duas em uso e duas como reservas, alternando em uso.

3. Sistema de inspecção visual:

   • Sistema de software proprietário que suporta sistemas integradosIV EnsaioseEL Ensaiosfunções.

4. Kit de ferramentas de inspecção de automação:

   • Algoritmos de alta produtividade e precisão para várias inspecções de classificação; classificações definidas pelo cliente e dados de diferença de cor.

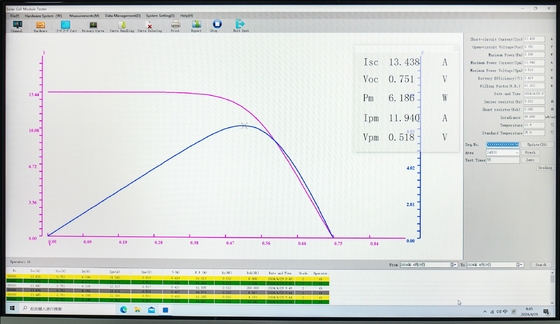

5. IV Ensaios:



   • Irradiação total: 100 mW/cm2

   • Uniformidade da irradiação: ≤ ± 2%

   • Estabilidade da irradiação: ≤ ± 2%

   • Duração do pulso de irradiação: 10ms 60ms

   • Função de contagem de flashContagem flash com função de reinicialização.

   • Duração de vida da lâmpada de xenônio: 100.000 flashes

   • Direcção de irradiação: Emissão vertical para baixo

   • Faixa de medição:

     • Área de ensaio efetiva: 220 mm × 220 mm

     • Faixa de ensaio eficaz: 0,1 W ∼ 10 W

     • Voltagem de medição: 1V (Resolução: 1mV, Faixa: 1/16384)

     • Corrente de medição: 10A (Resolução: 1mA, faixa: 1/16384)

     • Temperatura ambiente: 15°C ∼ 35°C (Resolução: 0,1°C)

   • Precisão de medição:

     • Repetitividade: ± 1%

     • Erro de medição: 2%

   • Método de medição:

     • Medição de quatro fios, contacto de amortecimento pneumático, contacto de sonda frontal, contacto traseiro.

   • Parâmetros de medição:

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Intervalo de medição5 segundos.

Este sistema de teste intravenoso destaca-se como uma solução de ponta para a caracterização de células solares,combinando engenharia de precisão e fiabilidade de nível industrial para proporcionar um desempenho inigualável na análise de parâmetros elétricosO seu módulo de ensaio IV avançado foi meticulosamente concebido para laboratórios e linhas de produção que exigem resultados ultraprecisos e repetíveis em condições controladas.

A Máquina Integrada de Seleção IV EL pode ser uma ótima escolha para a sua linha de produção de painéis solares.EL Testes e Seleção de Células Solares podem tornar a sua Linha de Produção de Painéis Solares mais sofisticada e eficienteTambém pode funcionar como uma máquina de triagem de células solares, as células solares são classificadas de acordo com o teste IV e o teste EL.
