Teste integrado IV-EL para linhas de produção de painéis solares Teste de dupla função com eficiência de 2000 Pcs/hora
| Lugar de origem | China |
|---|---|
| Marca | YOHA |
| Certificação | CE |
| Número do modelo | YH-PLIV |
| Quantidade de ordem mínima | 1 |
| Preço | Contact Us |
| Detalhes da embalagem | Casas de madeira |
| Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | Podemos fornecer fornecimento estável a longo prazo. |
Contacte-me para amostras e cupons grátis.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Intervalo de ensaio eficaz | 220 x 220 mm | Espectro | IEC60904-9 |
|---|---|---|---|
| Não uniformidade da intensidade luminosa | ≤ ± 2% AAAA | Grau de instabilidade da irradiação | ≤ ± 2% AAAA |
| Consistência dos resultados dos ensaios | ≤ ± 0,5% AAA | Erro do teste | ≤ 1% AAA |
| Destacar | IV EL Teste integrado,Teste integrado de dupla função |
||
Descrição de produto

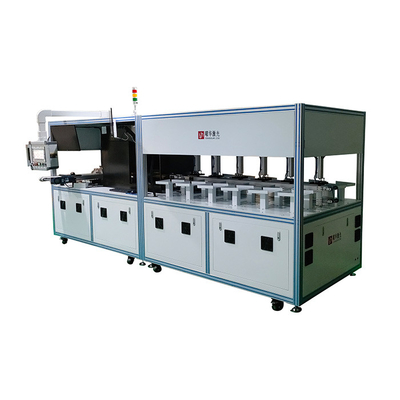

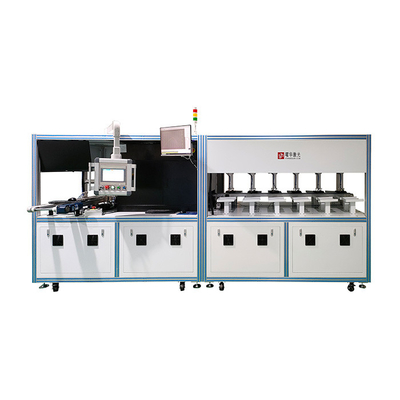

Teste integrado automático de células solares EL+IV
Aplicação:
OIV EL Teste integradoé concebido para:linha de produção de painéis solaresintegração, permitindo aos fabricantes realizarem uma triagem precisa, análises elétricas (ensaios IV) e detecção de defeitos (ensaios EL) num único sistema.Ideal para fabricantes de painéis fotovoltaicos que necessitem de garantia de qualidade de ponta a ponta.
Características da máquina:
-
Ensaios de dupla função: Combina umTestador IVeEL TesterEm uma unidade simplificada, proporcionando alta fiabilidade e precisão para a avaliação de células solares.
-
Fonte de luz avançada: Equipado com lâmpadas de xenônio importadas de alta potência e de longa duração (conformes com as normas IEC/JISC) para um funcionamento constantelinha de produção de painéis solarestestes.
-
Aquisição de dados de ultra-precisão: Utiliza cartões de dados síncronos de quatro canais importados e cargas eletrónicas superlineares para garantir um erro de ensaio de ≤ 1% nas propriedades elétricas.
-
Detecção sem contacto: Protege as células solares contra danos secundários durante oEnsaios intravenososeEnsaios de EL.
-
Integração perfeita: Totalmente compatível comlinha de produção de painéis solaresFluxos de trabalho, suportando um rendimento de 2000 pcs/hora.
IV EL Especificações técnicas do verificador integrado
| Categoria | Parâmetro | Especificações/Funções | Notas |
|---|---|---|---|
| Parâmetros básicos | Intervalo de ensaio eficaz | 220×220 mm | Compatível com células solares de tamanhos normais |
| Faixa de ensaio de potência | 0W-20W | Cobertura total do espectro de potência | |
| Fonte de luz | Espectro da lâmpada de xenônio de pulso | Conforme com a norma IEC60904-9, JISC8933 (Classe A) | Lâmpada de xenônio importada de longa duração para estacionamentoEnsaios intravenosos |
| Intervalo de intensidade de luz | 20-123 mW/cm2 (continuamente ajustável) | Intensidade de referência: 100 mW/cm2 | |
| Uniformidade da luz | ≤ ± 2% | Padrão de grau AAAA | |
| Estabilidade à irradiação | ≤ ± 2% | Padrão de grau AAA | |
| Teste de precisão | Consistência dos resultados | ≤ ± 0,5% | Padrão de grau AAA |
| Erro de propriedade elétrica | ≤ 1% | Validado através de repetiçãoTestador IVeEL TesterCiclos | |
| Duração do flash único | 10-100 ms | Personalizável para determinadoslinha de produção de painéis solaresnecessidades | |
| Faixa de medição da tensão | 0-0,08 V | Resolução: 1 mV | |
| Intervalo de medição atual | 0-20A | Resolução: 1mA | |
| Parâmetros de ensaio | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH | Caracterização elétrica completa paraIV EL Teste integrado | |
| Produtividade | Velocidade de operação | 2,000 células/hora (média 1,8 segundos/célula) | * Exclui o tempo de carregamento/descarregamento; a velocidade varia de acordo com os elementos de ensaio/precisão |
| Taxa de fragmentação | ≤ 0,05% | Apenas danos causados por máquinas (excluindo defeitos de matérias-primas) | |
| Controle de defeitos | A→B Taxa de excesso de julgamento | ~ 6% | Fórmula: (Classe A erradamente avaliada como classe B) / Total testado |
| Taxa de falhas de grau B | ≤ 0,3% | Fórmula: (defeitos de grau B não detectados) /Total testado | |
| Requisitos | Fornecimento de energia | 220V/50Hz/2KVA | É necessária uma ligação à terra fiável |
| Pressão do ar comprimido | 5-8 kg/cm2 | Fonte de ar estável paralinha de produção de painéis solaresintegração |
Requisitos ambientais para a integração da linha de produção de painéis solares:
-
Espaço: Sala de ensaio dedicada de 3 m × 6 m (iluminação < 100 lux) com controlo de temperatura de 25 °C.
-
Serviços públicos:
-
Potência estabilizada 220V/2KW
-
Fonte de ar comprimido (5-8 Kg/Cm2)
-
-
Fluxo de trabalho: Área de armazenamento de células pré-condicionada para garantir a consistência da temperatura ambiente durante o processo de ensaioEnsaios IV-EL.
Por que escolher o nosso sistema de teste integrado IV EL?
Como uma tecnologia de pontaIV EL Teste integrado, este sistema de dupla função revoluciona o controlo da qualidadelinhas de produção de painéis solarescombinando perfeitamenteEnsaios intravenosos(análise de tensão-corrente) eEnsaios de ELProjetado para precisão e eficiência, elimina a intervenção manual em 80%, alcançando uma precisão de reconhecimento de defeitos de 99,7%.garantir uma integração perfeita nos fluxos de trabalho de fabricação automatizados.
Os nossos serviços:
Sobre nós:
A Yoha Solar é uma empresa de alta tecnologia dedicada à pesquisa, desenvolvimento, fabricação, vendas e serviço pós-venda de equipamentos de automação fotoelétrica em série.
Mais de 15 anos Anos de trabalho na energia solar
Mais de 300 Clientes em todo o mundo
A nossa empresa serve principalmente a indústria solar fotovoltaica e detém os seus próprios direitos de importação e exportação.
Máquina principal:Máquina de corte a laser de fibras
Máquina de triagem de células solares
Teste de célula solar IV
Teste de defeito EL
Teste de aparência EL e AOI
Linha de produção de painéis solares
Outras máquinas auxiliares
