Especificações:

Este sistema avançado é umEL Testerdesenvolvido por uma empresa de primeira linhaFornecedor de máquinas integradas de triagem ELÉ projetado especificamente para integração numa linha de produção de painéis solares e satisfaz os rigorosos requisitos deVenda de testes de eletroluminescênciaA utilização de um sistema de transmissãoTamanho do painel grande.

1Especificações principais do equipamento

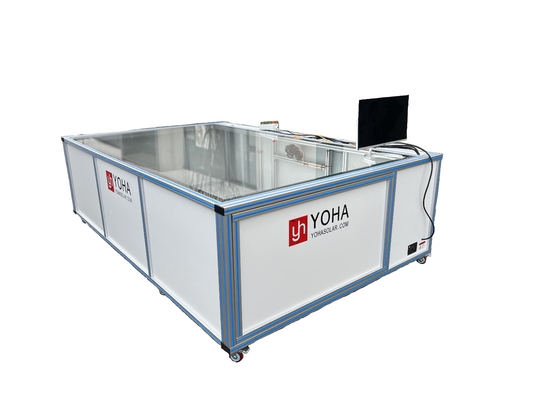

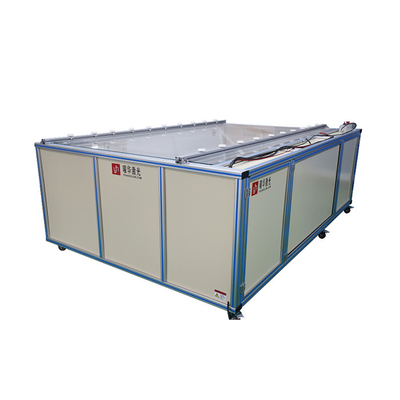

1.1 Caixa escura (perfil de liga de alumínio, painéis de alumínio e plástico)
A caixa escura apresenta um design elegante e simplificado e uma estrutura leve, garantindo portabilidade e facilidade de instalação.que é essencial para manter a precisão doEL TesterduranteVenda de testes de eletroluminescênciaAs paredes internas são revestidas com painéis de alumínio-plástico refletores para melhorar a qualidade de imagem da caixa escura.

1.2 Modo de disparo
Suporta configurações de câmera única e dupla para capturar imagens de alta resolução críticas para precisãoEL Testeroperações.

1.3 Pontos de monitorização

• Antes da laminação:Monitora os módulos solares antes da laminação.
• Após a laminação:Captura imagens após a laminação para detectar quaisquer defeitos de EL durante a laminação.Venda de testes de eletroluminescência.

1.4 Câmara

• Fabricantes de sensores:Sony e Nikon
• Superfície alvo do CCD:Emparelhada com a resolução de pixels
• Tipo de câmara:CCD com arrefecimento interno e externo
• Resolução de pixels:24 megapixels
• Tempo de aquisição de imagem:Ajustável entre 1 e 60 segundos
• Capacidade de detecção:Capaz de identificar rachaduras de 0,5 mm de diâmetro

1.5 Modo de iluminação
Utiliza uma configuração de iluminação lateral refletora de espelho para otimizar o contraste da imagem paraEL Testeroperações.

1.6 Fornecimento de energia

• Voltagem:Regular de 0 a 60 V
• Corrente:Ajustável de 0 a 10 A

1.7 Alcance de ensaio
Funciona de forma fiável num intervalo de temperatura ambiente de -10°C a 40°C.

1.8 Parâmetros de ensaio
Inclui configurações para alvo, ganho, tempo, gama, contraste e largura de dados. Projetado especificamente para testar módulos solares (tanto monocristalinos quanto policristalinos) em uma linha de produção de painéis solares.

2Configuração do equipamento:

3Especificações de desempenho do equipamento:

4Tipos de defeitos detectáveis

OEL TesterÉ concebido para identificar uma variedade de defeitos durante o ensaio de defeitos EL. Pode detectar:

• Manchas Negras de Soldadura
• Manchas Negras Escondidas de Crack
• Níveis de corrente mista
• Defeitos do processo da bateria
• Soldadura a Frio Típica
• Contaminação da matéria-prima da bateria

Estes tipos de defeito são cruciais para manter os padrões de qualidade durante a venda de testes de eletroluminescência, garantindo que cada painel na linha de produção atenda a requisitos rigorosos.

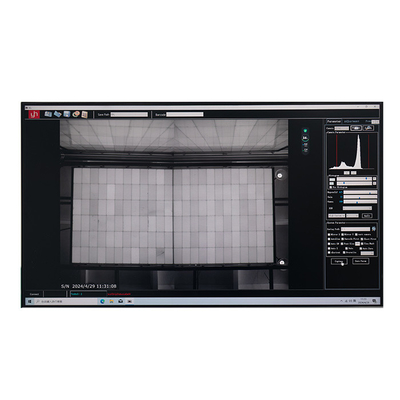

5Software de controlo dedicado.

O software de controlo foi concebido especificamente para aplicações industriais.

• Uma interface fácil de usar que simplifica o funcionamento doEL Testerdurante o ensaio de defeito EL numa linha de produção de painéis solares.
• Funcionalidade única de consulta de fotos que melhora o processo de imagem dentro de umTeste automático EL de painéis solares.
• Análise automática de códigos de barras com nomeação de ficheiros com base em dados de códigos de barras,Suporte a uma interface em chinês e facilita o controlo da fonte de corrente constante, ideal para operações de venda de testes de Electroluminescência sem problemas.
• Configurações flexíveis para ajustar os critérios de defeito (por exemplo, grau e número de manchas pretas, grades quebradas ou fragmentos),que compila automaticamente estatísticas de defeitos e gera ficheiros de texto para registo.

6. Ampla aplicabilidade

Isto...EL Testeré versátil e pode ser utilizado para testar módulos solares de silício monocristalino e policristalino.É projetado para realizar testes de defeito EL confiáveis em diferentes tipos de painéis em uma linha de produção de painéis solares, tornando-a uma excelente solução comoTamanho do painel grande.

7Princípio de detecção de defeitos

O princípio de detecção de defeitos empregado por esteTeste automático EL de painéis solaresbaseia-se no brilho de eletroluminescência (EL). Quando a tensão é aplicada a uma célula solar, ela emite luz capturada por um aparelho de imagem infravermelho integrado.com um comprimento de difusão de portador minoritário inferiorEste contraste permite a identificação precisa de defeitos, tais como os decorrentes de problemas no processamento de wafers de silício, difusão, gravação, impressão,O processo de sinterização e outros processos de produção é um aspecto fundamental para qualquer venda de testes de eletroluminescência.
