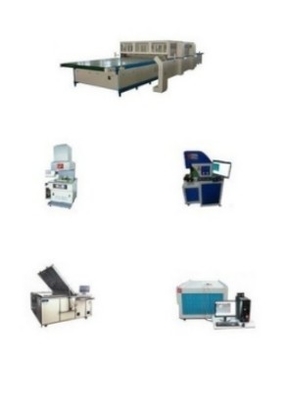

Linha de produção de painéis solares de 5-10 mwp

Painel solar Tabela de corte de EVA/TPT

Modelo: YDD-CT

3150*1200*900mm

1. Frame de liga de alumínio com eixo de alimentação, pode cortar EVA e também TPT.

2,8 mm de vidro que trabalha plat com regra de aço 2M.

3.Flat Working Plat.

4. Parafusos ajustados na parte dos pés.

5. Os painéis são placa de compressão, escala graduada em placa para obter um tamanho de corte conveniente.

6. rolamento de deslizamento Para escolher EVA/TPT, a flexibilidade é boa, aqui está posicionando o dispositivo e corte o EVATPT ao mesmo tempo.

Especificações técnicas:

Aplicativo:

Usado para testar o desempenho elétrico das peças de células solares Mono-Si ou Poly-Si e registrar os resultados em arquivos.

Tipo especificação:YHCT-A

Máquina Recurso:

• Um espectro de grau
• Um grau de irradiância
• Medida de quatro linhas, cartão de aquisição síncrona de alta velocidade de 14 bits de 4 bits
• 10 Parâmetros Exibir e Medição Parâmetro Exibir em Tabulação e maneira gráfica
• Contato pneumático e tamponador
• Temperatura compensação automaticamente
• A voz conta e solicita solicitações, contando o prompt de flash
• 24 horas de trabalho contínuo

Especificações :

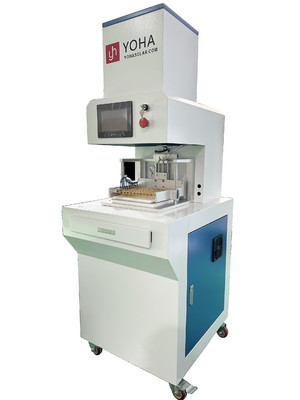

Testador de células solares

1. Tamanho do teste: 200x200mm

2. 2test tocou: 0W-16W

3. Medição do pacote: 94x80x210 cm

4. Peso bruto: 158 kg

Técnico Parâmetro:

• Espectro da lâmpada: de acordo com o IEC60904-9 e JISC8933 (uma nota)
• Intensidade da luz: 100mW/cm2 (faixa ajustável contínua 20-120W/cm2
• Intensidade da luz não uniformidade: ≤ ± 3% a ≤ ± 2% aaa
• Grau de irradiação da instabilidade: ≤ ± 3% a ≤ ± 2% aaa
• Consistência do resultado do teste: ≤ ± 0,1% a ≤ ± 0,05% AAA
• Erro de teste das propriedades elétricas: ≤ 1% a
• Tempo de flash único: 10-30ms
• Faixa de teste eficaz: 200x200mm (0,1-16W)
• Tensão de medição: 0 - 0,8V (Resolução 1MV)
• Corrente de medição: 0 - 20A (Resolução 1MA)
• Parâmetros de teste: ISC, VOC, PMAX, VM, IM, FF, EFF, Temp, RS, RSH
• Demanda de energia: 220V/50Hz/2KVA

Célula solar Scribing de laser Machine

Modelo: YHC-30F

Outros requisitos:

1. O uso elétrico e de gás do equipamento inteiro deve cumprir os padrões nacionais.

2.O equipamento deve ter proteção contra sobrecarga.

3.O equipamento deve ter medidas preventivas para estabilidade.

4. O espaço do piso do equipamento deve ser projetado com base no local real.

5.O equipamento deve ter vários alarmes anormais e sistemas de exibição

Tabber automático de células solaresLongarina

Velocidade de operação: Não menos que 1600 peças/hora soldaing Defeito Avaliar: ≤2%

Aplicável Especificações do barramento:Padrão tradicional 1 ~ 6 barramentos

Aplicável Especificações de fita:Largura 1,0-2,0 mm, espessura 0,1-0,16mm

Tamanho da célula aplicável:Células cortadas de 156 mm, 158 mm, 166 mm, 182 mm

String de célula máxima Comprimento: uP a 650mm

Método de solda: Solda infravermelha

Fonte de energia: AC 220V 50/60Hz de 3 fios, poder: 10kWComprimido aIR: Pressão: ≥0,5MPa, fluxo: ≥100L/min

Equipamento Dimensões:Não menos que

Comprimento: 2250mm*Largura: 1080mm*Altura: 2000mm

Máquina de corte de fita YS-100

Parâmetro

Estação de soldagem de painel solar

Modelo: YDD-WT

Tabela de solda do painel solar e o gabarito de solda

1, placa de aquecimento único: 220 × 200 × 12mm Power 44W Tensão 220V

2, placa de aquecimento de cordas: 200 × 1600 × 12mm Power 300W Tensão 220V

A placa de cordas tem dois tipos: soco na batida de aço inoxidável e modelo de moldagem

3, cordas de cordas: 2000*180*15mm, perfil de alumínio e tratamento de oxidação

De solda Ferro

Faixa de temperatura 50 ℃ -600 ℃

· Soldagem e polimento de aço, superfície de revestimento.

· Toda soldagem de arco de argônio, polonês, boa aparência.

Trolley tipo 3-solar Stringer TROLLEY Tamanho: 1600*800*1350mm

· Cada lado tem 10 andares, o total é de 20 andares.

· Transferir a caixa celular.

· Quatro roda universal, dois deles são freios, é conveniente se mover.

· Toda soldagem de arco de argônio, polonês, boa aparência.

Carrinho Tipo de 4 Turnover veículo para vidro, pré-estruturado, módulo. Tamanho: 1800*1000*1250mm

· Soldagem de aço, superfície de revestimento com borracha sem deslizamento

· Quatro roda universal dois deles é freio, é conveniente se mover.

· Toda soldagem de arco de argônio, polonês, boa aparência.

Carrinho Tipo de 4-Tirover veículo para ser laminado

Tamanho: 1100*1000*1450mm

· Revestimento de tubo de aço, dez andares.

· Cobertura acolchoada de algodão, não é fácil de quebrar.

· Quatro rodas universais, dois do freio Themis, é conveniente se mover.

· Toda soldagem de arco de argônio, polonês, boa aparência.

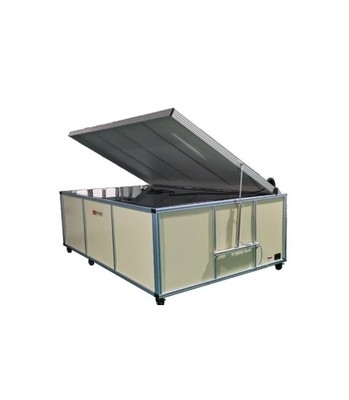

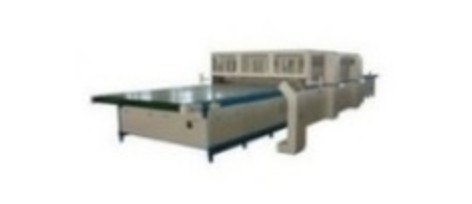

Semi-automático Laminator

Técnico Parâmetros

Painel solar Enquadrar Máquina

Aplicação: quadro de quadro de alumínio em poder do módulo: 220V

Fonte do ar: 0,7-0,8MPa, fluxo de ar: 5L/min

Dimensão de enquadramento min: 300 × 300 × 50 (35) mm,

Dimensão máxima de enquadramento: 2100 × 1100 × 50 (35) mm Velocidade de enquadramento: 50 segundos/peça

Mesa de corte

Junção Caixa Tabela de instalação

Tamanho: 1200*600*900

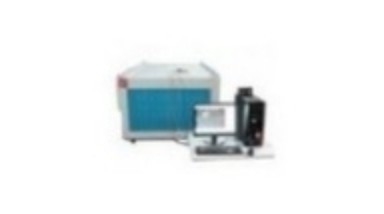

Simulador solar

Aplicativo:

Usado principalmente no teste automático e registro de resultado de silício mono-cristalino solar, célula solar de silício poli-cristalino

módulo e módulo de filme fino.

Produtos Características:

1. Faixa ajustável contínua de impulso FLASH 10-100ms

2. Medição da linha de quatro; cartão de aquisição síncrona de alta velocidade de 14 bits, 8000 pontos de coleta de dados;

3.10 Parâmetros Display; Exibição de parâmetros medida em tabulação e maneira gráfica;

4.Irradiance compensando automaticamente; temperatura compensando automaticamente;

5. Voice conta desligado e instruções do tempo de flash; contando os avisos do tempo de flash

6.24 Horas consecutivas de trabalho, a vida útil das importações da lâmpada de xenônio é de 300.000 vezes de dados técnicos do Flash:

Tabbing e Cordas Gabarito (com Aquecedor)

Tamanho: 2000*180*10mm

Material de liga de alumínio com precisão de tratamento de oxidação da superfície dentro de +/- 0,05 mm.

Armazenar Caixas

Tamanho: 2000*180*15mm

Material de liga de alumínio para transferência de tira celular

Máquinas opcionais

Solar Painel El Tester

Modelo: YHEL-2400

Aplicativo:

Defeitos de tapete de células solareserial (detritos, rachado, portão quebrado, poluição);

Defeitos do processo de soldagem (solda, dessolding);

Misture diferente célula de níveis

Técnico Características

Sua câmera infravermelha altamente sensível pode o módulo solar defeituoso, que

Pode ajudar os usuários a conhecer o módulo solar e o painel de defeitos em defeitos de material ou mão de obra

O equipamento pode ser aplicado antes e após o processo de laminação, defeito

O detector é um equipamento importante e eficaz de monitoramento e teste de processos

Consiste em um conjunto de sistemas de imagem óptica especializados e módulo de câmera de alta sensibilidade, que está disponível para usuário no processo de preparação, teste de qualidade do produto
