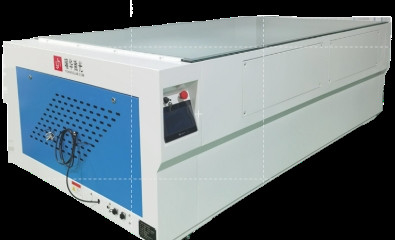

YHMT-A+A+A+ IV Tester Teste de precisão de painéis solares para linhas de produção fotovoltaicas modernas

Testador de módulo solar IV

• Modelo de equipamento:YHMT-A+A+A+
• Finalidade do equipamento:
  Isto...Testador IVO sistema de medição de curvas de energia solar é concebido para a medição automática da curva de energia solar de módulos solares monocristalinos e policristalinos.Linha de produção de painéis solares. IntegrandoEnsaios de alta eficiência IVO teste de IV atende à alta procura da fabricação fotovoltaica actual.IV Medição da curvapara uma análise precisa.

Principais indicadores e princípios técnicos:
Fonte de luz de simulação
3.1.1 Compatibilidade espectral: o intervalo do Tester IV satisfaz os requisitos da distribuição da irradiação espectral da norma IEC60904-9 (AM1.5).
3.1.2 Irradiação total: 100 mW/cm2
3.1.3 Faixa de regulação da irradiação: 20 mW/cm2 a 120 mW/cm2
3.1.4 Uniformidade da irradiação: ± 1%
3.1.5 Irradiação Instabilidade: ±0,5%
3.1.6 Duração do pulso único: 60 ms
3.1.7 Função de contagem de flashes: função de contagem de flashes e de reinicialização após a substituição.
3.1.8 Duração da lâmpada de xenónio: 300 000 ciclos (Alemanha).
3.1.9 Direcção da irradiação: emissão vertical para cima.

3.2Curva IV Faixa de medição:
3.2.1 Área de ensaio efetiva: 2000 mm × 1200 mm
3.2.2 Faixa de ensaio efetiva: 5 W a 700 W (área de potência máxima do módulo).
3.2.3 Tensão de medição: 0 mV a 200 V (resolução 1 mV).
3.2.4 Corrente de medição: 0 mA a 20 A (resolução 1 mA).
3.2.5 Temperatura ambiente: 15°C a 35°C.

3.3Precisão de medição:
3.3.1 Inconsistência de medição: ±0,5%
3.3.2 Erro de medição: ± 1%

3.4Método de medição:Medição por quatro fios

3.5Curva IV Parâmetros de medição:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3Intervalo de medição: 5 segundos.

3.7Recolha de dados:
O equipamento recolhe curvas I-V e P-V com 8000 pontos de recolhaIV Medição da curvaEsta integração assegura que aTestador IVSuportesEnsaios de alta eficiência IVe fornece dados de diagnóstico precisos numLinha de produção de painéis solares.

3.8Calibração em condições de ensaio:
3.8.1 Compensação automática da irradiação
3.8.2 Compensação automática da temperatura

3.9Medição da temperatura:
3.9.1 Compensação e exibição da temperatura
3.9.2 Medição de temperatura infravermelha incorporada sem contacto

3.10Resultados dos ensaios:
3.10.1 Relatório de voz e indicação dos resultados dos ensaios

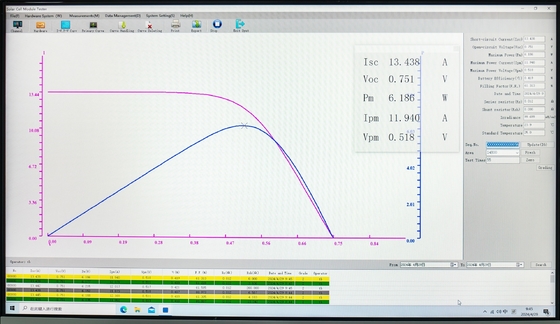

3.10.2 Visualização do tempo de ensaio e dos parâmetros gráficos (curva de características IV)

3.11Relatório de ensaio:
3.11.1 A interface de trabalho actual exibe e regista a curva das características IV através de uma interface integradaIV Medição da curva.
3.11.2 Os principais parâmetros de ensaio de todos os módulos podem ser guardados num ficheiro especificado no disco rígido.
3.11.3 O ficheiro especificado pode ser nomeado pelo utilizador.

3.12Resumo dos dados e impressão:
3.12.1 O resumo dos dados pode ser efectuado com base no período de tempo fixado ou em qualquer altura.
3.12.2 Imprimir em formato Excel (incluindo a saída de curvas de características IV cumulativas).

3.13Software dedicado:
3.13.1 Input do coeficiente de compensação de temperatura
3.13.2 Introdução de data, nome e números de linha
3.13.3 Incremento automático do ponto de partida do número de série
3.13.4 Configuração defeituosa do intervalo de parâmetros do produto
3.13.5 Parâmetro Controle centralizado

3.14Horário de trabalho:O testador intravenoso pode funcionar continuamente durante mais de 24 horas.

Configuração do equipamento:
4.1 Anfitrião de ensaio (incluindo carga electrónica): 1 unidade
4.2 Fonte luminosa (incluindo sistema óptico): 1 conjunto
4.3 Computador: 1 unidade
4.4 Cartão A/D de aquisição de dados de alta velocidade: 1 unidade
4.5 Software de medição de curvas IV dedicado: 1 conjunto
4.6 Bateria padrão (para calibração da irradiação e medição da curva de uniformidade IV)

Características:

Fornecimento de energia: Mingwei

Sistema de controlo: Siemens PLC

Lâmpada de xenônio: alemão Heimann

Função do ecrã táctil: Weilin

Relatório por voz: suportado
