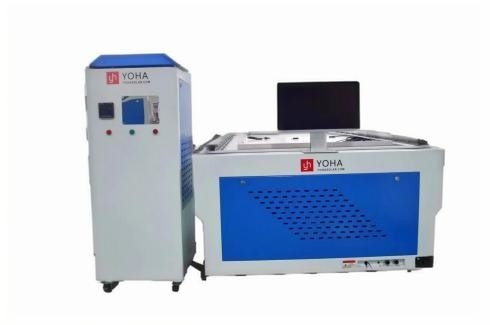

Analisador de curva avançado de painel solar IV Fonte de luz flash de xenônio 8000 pontos de dados Registro automatizado de dados 2700mm * 1600mm

Modulo SolarIVTesteiroEspecificação técnica

1. Finalidade do Equipamento

Este equipamento foi concebido para o ensaio automático e o registo dos resultados dos parâmetros de desempenho elétrico dos módulos solares monocristalinos e policristalinos.Testador IVO projecto integrado deste sistema não só funciona como um método eficaz de ensaio dos módulos, mas também como um instrumento de controlo de desempenho.Teste de células solaresMas também oferece robustoIV Medição da curvaA tecnologia de ponta é uma ferramenta de ponta que permite aos utilizadoresLinha de produção de painéis solaresOptimização.

2Principais indicadores e princípios técnicos

2.1 Fonte de luz de simulação

• Compatibilidade espectral: Cumprir os requisitos da distribuição da irradiação espectral da norma IEC60904-9.

• Irradiação total: 100 mW/cm2.

• Faixa de regulação da irradiação: 70-120 mW/cm2.

• Uniformidade da irradiação: ≤ ± 1%.

• Instabilidade da irradiação: ≤ ± 1%.

• Duração do pulso único: 10×150 ms (regulado).

• Função de contagem de flash: Função de contagem de flashes e de reinicialização após a substituição da lâmpada.

• Duração de vida da lâmpada de xenônio: 200 000 ciclos (Alemanha).

• Direção da irradiação: Emissão vertical ascendente.

No contexto daTestador IVA fonte de luz de simulação é calibrada para fornecer uma intensidade consistente que é crítica para a precisãoIV Medição da curva.

2.2 Faixa de medição

• Área de ensaio eficaz: 2700 mm × 1600 mm.

• Faixa de potência efetiva: 5W ¥ 700W.

• Medição da tensão: 0 ̊200V, resolução: 1 mV.

• Medição atual: 020A, resolução: 1 mA.

• Temperatura ambiente: 15°35°C, resolução: 0,1°C.

Este intervalo é vital para umaTeste de células solares, garantindo que todos os parâmetros estejam dentro de limites aceitáveis para umTestador IVoperações.

2.3 Precisão de medição

• Repetitividade: ≤ ±0,2% (testado 40 vezes em contínuo no mesmo módulo solar)
  Fórmula: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Erro de medição: ≤ ± 1%.

A alta precisão de medição é fundamental paraIV Medição da curvaA Comissão propõe que a ComissãoLinha de produção de painéis solaresambiente.

2.4 Método de medição

• Medida de quatro fios.

Este método melhora o desempenho dos nossosTestador IV, garantindo que mesmo as variações mínimas sejam registadas com precisão.

2.5 Parâmetros medidos

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

A medição abrangente destes parâmetros é essencial tanto para umaTeste de células solarese para detalhesIV Medição da curvaanálise.

2.6 Intervalo de medição

• Ajustável: 5×10 segundos.

2.7 Recolha de dados

• Recolhe curvas I-V e P-V com 8000 pontos de dados, fornecendo umIV Medição da curvaprodução.

2.8 Calibração das condições de ensaio

• Compensação automática de irradiação.

• Compensação automática de temperatura.

2.9 Medição da temperatura

• Compensação de temperatura e visualização.

• Sensor infravermelho não-contato.

2.10 Resultados dos ensaios

• Relatório de voz dos resultados.

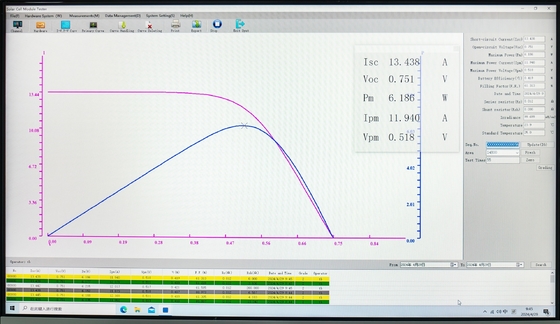

• Display gráfico (curva IV) e tempo de ensaio.

Os resultados dos ensaios gerados peloTestador IVIncluir claroIV Medição da curvaGráficos que ajudem os técnicos a fazer avaliações diagnósticas rápidas.

2.11 Funções do relatório de ensaio

• Display e registo em tempo real da curva de características IV.

• Parâmetros de ensaio salvos num ficheiro designado.

• Nome de ficheiro definido pelo utilizador.

Estes relatórios são particularmente úteis no acompanhamento do desempenho emLinha de produção de painéis solares, assegurando a coerência e a fiabilidade.

2.12 Resumo e impressão dos dados

• Resumir os dados por qualquer período de tempo.

• Output em formato Excel, incluindo a saída da curva IV cumulativa.

2.13 Características de software dedicadas

• Input dos coeficientes de compensação de temperatura.

• Insira a data, o nome e o número do módulo.

• Aumento automático do número de série.

• Intervalo definido para a detecção de defeitos no produto.

• Controle centralizado de parâmetros.

O software dedicado melhora a funcionalidade doTeste de células solaresA integração dos sistemas avançadosIV Medição da curvaModulos, facilitando o processamento de dados sem problemas numLinha de produção de painéis solares.

2.14 Tempo de trabalho

• Projetado para operação contínua de mais de 24 horas.

3Configuração do equipamento

A configuração do equipamento acima suporta o funcionamento eficiente doTestador IVe melhora o desempenho doTeste de células solaresem uma área de grande procuraLinha de produção de painéis solaresambiente.
