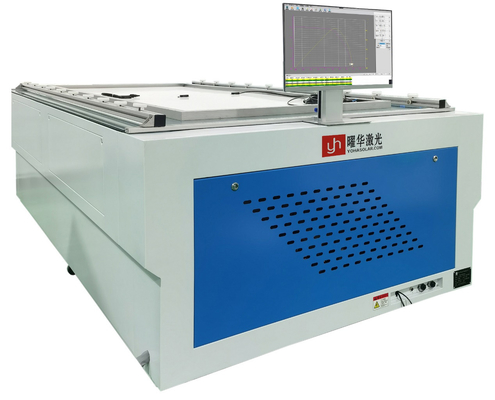

Testador IV automatizado para ensaios precisos de módulos solares IV e de células solares em linhas de produção de painéis solares 2300mm*1200mm
| Lugar de origem | China |
|---|---|
| Marca | YOHA |
| Certificação | CE |
| Número do modelo | YHMT-A+A+A+ |
| Quantidade de ordem mínima | 1 |
| Preço | Contact Us |
| Detalhes da embalagem | Casas de madeira |
| Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Contacte-me para amostras e cupons grátis.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Espectro da lâmpada | IEC60904-9 | Intensidade da luz | 1000 W/m2 |
|---|---|---|---|
| Não uniformidade da intensidade luminosa | ≤ ± 2%[AAA] | Grau de instabilidade da irradiação | ≤ ± 1%[AAA] |
| Consistência dos resultados dos ensaios | ≤ ± 0,05%[AAA] | Erro de ensaio das propriedades elétricas | ≤ 1% AAA |
| Destacar | 2300 mm*1200 mm Teste do módulo solar IV,Teste de precisão do módulo solar IV,Testador automático de módulo solar IV |
||
Descrição de produto
I. Aplicação:
Isto...Testador IVé utilizado para o automáticoEnsaios do módulo solar IVO sistema permite o registo dos parâmetros de desempenho elétrico dos módulos solares de silício monocristalino e policristalino.IV Medição da curvaA Comissão considera que aLinha de produção de painéis solaresEste equipamento desempenha um papel vital no controlo da qualidade e naTeste de células solaresprocessos.
II. Finalidade do equipamento:
Para uso automáticoEnsaios do módulo solar IV, esteTestador IVÉ ideal para testes de desempenho elétrico eficientes e precisos de módulos monocristalinos e policristalinos.Linha de produção de painéis solares, assegurando umaIV Medição da curvae minuciosamenteTeste de células solares.
III. Principais especificações técnicas e princípios do equipamento
| Categoria | Detalhes |
|---|---|
| Fonte de luz simulada | - Compatibilidade espectral: Cumprir as normas IEC60904-9 (AM1.5) paraEnsaios do módulo solar IV - Irradiação total: 100 mW/cm2 - Faixa de regulação: 70-120 mW/cm2 - Não uniformidade: ± 2% - Instabilidade: ± 2% - Duração do pulso: 10 ms - Contagem de flashes: reiniciável - Duração da lâmpada de xenônio: 300.000 flashes (Alemanha) - Direcção da irradiação: vertical para cima |
| Faixa de medição | - Área de ensaio: 2300 mm × 1200 mm - Faixa de potência: 5 W ̇ 600 W para vários módulos de tamanho - Voltagem: 0~200V (1 mV de resolução) - Corrente: 020A (1 mA de resolução) - Temperatura ambiente: 15°C a 35°C |
| Precisão de medição | - Inconsistência dos resultados: ± 0,5% - Erro de resultado: ± 1% |
| Método de medição | A medição de quatro fios garante uma fiabilidadeIV Medição da curva |
| Parâmetros de medição | Isc, Voc, Pmax, Vm, Im, FF, Eff, Temp, Rs, Rsh |
| Tempo de intervalo | A cada 5 segundos. |
| Aquisição de dados | As curvas I-V e P-V com 8000 pontos permitemIV Medição da curvaPara melhor.Teste de células solaresAnálise |
| Correção da condição | Auto irradiação e compensação de temperatura |
| Medição da temperatura | Tem um termômetro infravermelho incorporado para medir a precisãoEnsaios do módulo solar IV |

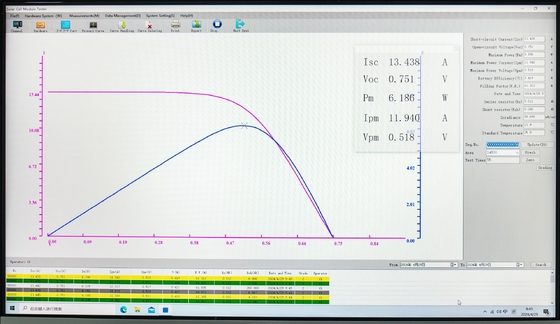

| Resultados dos ensaios | Relatório por voz e aviso, exibição gráfica de curvas IV |
| Relatório de ensaio | Display e registo em tempo real deIV Medição da curva - Salvamento de ficheiros e nomeação definida pelo utilizador |
| Resumo e Impressão | Resumo dos dados por período, exportação para o Excel, incluindo o total acumuladoIV Medição da curvaResultados |
| Software | Dedicado aEnsaios do módulo solar IVcom entrada de temperatura, controlo SN e configuração do intervalo de defeitos |
| Horário de trabalho | Suporta a operação contínua durante mais de 24 horasLinha de produção de painéis solarestarefas |
IV. Configuração do equipamento
| Componente | Quantidade |
|---|---|
| Anfitrião de teste com carga electrónica | 1 unidade |
| Fonte de luz com sistema óptico | 1 conjunto |
| Computador | 1 unidade |
| Tabela de A/D de alta velocidade | 1 peça |
| Software de medição | 1 conjunto |
| Célula padrão para calibração | 1 unidade |
V. Características
| Características | Especificações |
|---|---|
| Fornecimento de energia | Mingwei |
| Sistema de controlo | Siemens PLC |
| Lâmpada de xenônio | Hamamatsu alemão |

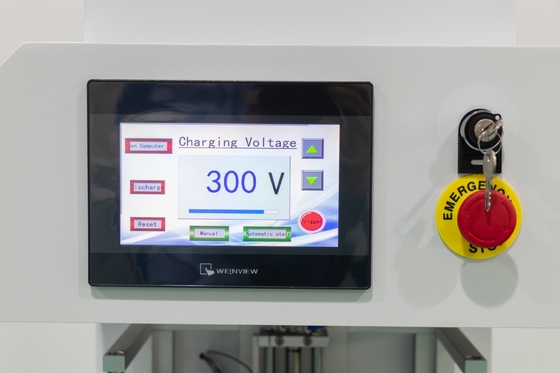

| Ecrã de Toque | Weilun Tong |
| Relatório por voz | Incluído - Melhora a experiência do operadorTeste de células solares |
