Especificações técnicas do Tester de módulo solar de alta precisão IV

Especificação técnica do provador do módulo solar IV

Equipamento aplicável: Teste IV de módulo solar de alta precisão

1. Finalidade do Equipamento

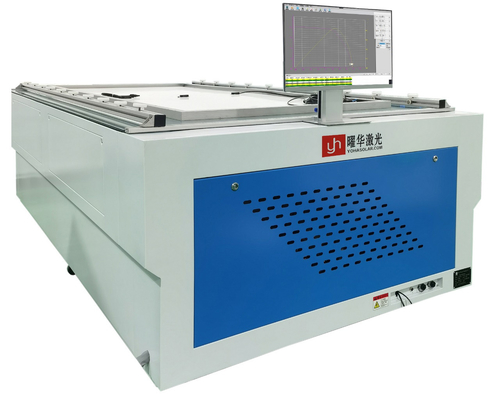

O testador de módulo solar IV de alta precisão é concebido para o ensaio automático e o registo dos resultados dos parâmetros de desempenho elétrico dos módulos solares monocristalinos e policristalinos.Este testador de IV integra uma fonte de luz simulador solar e aquisição de dados avançados para medição precisa da curva IVÉ ideal para integração numa linha de produção moderna de painéis solares, proporcionando um desempenho fiável e uma ligação perfeita aos processos a jusante.

2Principais indicadores e princípios técnicos

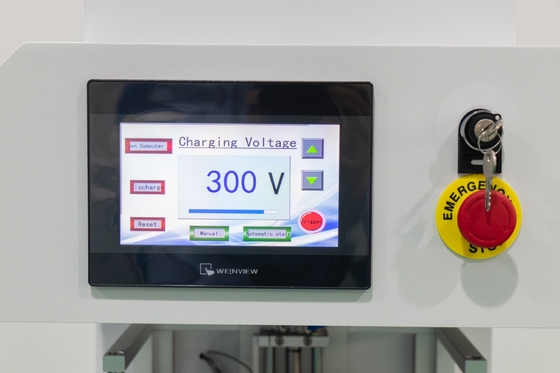

2.1 Simulador solar Fonte de luz
O simulador solar utilizado neste teste de módulo solar IV de alta precisão cumpre os requisitos de distribuição de irradiação espectral da IEC60904-9.

• Compatibilidade espectral: preenche os requisitos de distribuição da irradiação espectral da IEC60904-9

• Irradiação total: 100 mW/cm2

• Faixa de regulação da irradiação: 70 ∼ 120 mW/cm2

• Uniformidade da irradiação: ≤ ± 1%

• Instabilidade da irradiação: ≤ ± 1%

• Duração do pulso único: 10 ∼ 150 ms (regulado)

• Função de contagem de flashes: função de contagem de flashes e redefinição após a substituição da lâmpada

• Duração da lâmpada de xenônio: 200 000 ciclos (Alemanha)

• Direção da irradiação: emissão vertical para cima

2.2 Faixa de medição
Área de ensaio efetiva: 2700 mm × 1600 mm
Faixa de potência efetiva: 5W ¥ 700W
Medição da tensão: 0 ‰ 200 V, resolução: 1 mV
Medida da corrente: 0 ̊20A, resolução: 1 mA
Temperatura ambiente: 15°C, resolução: 0,1°C

2.3 Precisão de medição
Repetitividade: ≤ ±0,2% (testado 40 vezes em contínuo no mesmo módulo solar)
Erro de medição: ≤ ± 1%
Ideal para implantação em ambientes de linha de produção de painéis solares.

2.4 Método de medição
Medição por quatro fios

2.5 Parâmetros medidos
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Intervalo de medição
Ajustável: 5×10 segundos

2.7 Recolha de dados
Curvas IV-V e P-V, com 8000 pontos de dados para medição da curva IV.

2.8 Calibração das condições de ensaio
Compensação automática da irradiação
Compensação automática da temperatura
A calibração do simulador solar garante uma irradiação constante.

2.9 Medição da temperatura
Compensação e exibição
Sensor infravermelho não-contato incorporado

2.10 Resultados dos ensaios
Relatório por voz dos resultados

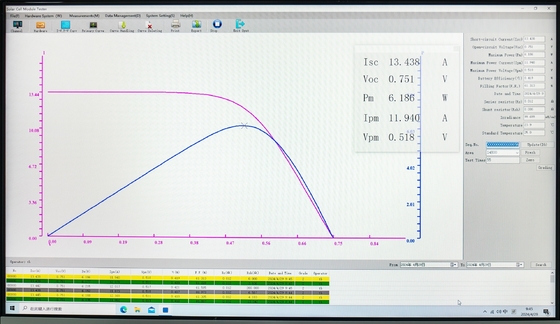

O Display gráfico (I-V Curve) suporta a análise de medições de curvas IV e a exibição do tempo de ensaio.

2.11 Funções do relatório de ensaio
Display e registo em tempo real das curvas de características IV
Parâmetros de ensaio salvos no ficheiro designado
O nome do arquivo pode ser definido pelo usuário

2.12 Resumo e impressão dos dados
Resumir os dados por qualquer período de tempo
Saída no formato Excel
Inclui a saída cumulativa da curva IV-V e o resumo das medições da curva IV.

2.13 Características de software dedicadas
Coeficientes de compensação da temperatura de entrada
Introdução da data, nome, número do módulo
Incremento automático do número de série
Intervalo definido para a detecção de produtos defeituosos
Controle centralizado de parâmetros suporta a otimização da linha de produção de painéis solares.

2.14 Tempo de trabalho
Projetado para operação contínua de mais de 24 horas

3Configuração do equipamento para o sistema de ensaio IV

Esta configuração de teste IV compatível com a linha de produção de painéis solares inclui:
Descrição do artigo Quantidade
3.1 Anfitrião de ensaio (com carga electrónica) 1 unidade
3.2 Fonte luminosa (incluindo sistema óptico) 1 Conjunto
3.3 Computador todo-em-um 1 unidade
3.4 Cartão de aquisição de dados A/D de alta velocidade 1 unidade
3.5 Software de medição dedicado 1 conjunto
3.6 Pistas de ensaio 1 conjunto
3.7 Bateria padrão (para calibração da irradiação e ensaio de uniformidade) 1 unidade
