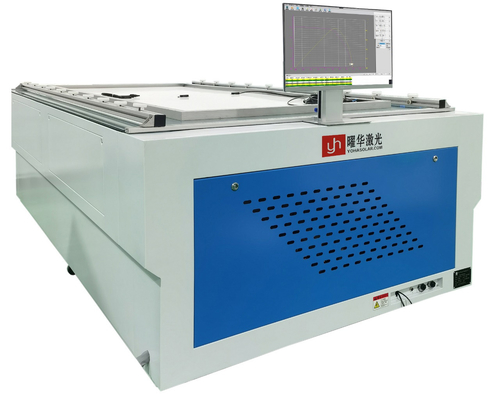

YHMT‐A+A+A+ Advanced IV & Solar Cell Tester para linha de produção de painéis solares 2400mm*1400mm
| Lugar de origem | China |
|---|---|
| Marca | YOHA |
| Certificação | CE |
| Número do modelo | YHMT-A+A+A+ |
| Quantidade de ordem mínima | 1 |
| Preço | Contact Us |
| Detalhes da embalagem | Casas de madeira |
| Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Contacte-me para amostras e cupons grátis.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Espectro da lâmpada | IEC60904-9 | Intensidade da luz | 1000 W/m2 |
|---|---|---|---|
| Não uniformidade da intensidade luminosa | ≤ ± 2%[AAA] | Grau de instabilidade da irradiação | ≤ ± 1%[AAA] |
| Consistência dos resultados dos ensaios | ≤ ± 0,05%[AAA] | Erro de ensaio das propriedades elétricas | ≤ 1% AAA |
Descrição de produto
Testador de painéis solares IV
1Nome do equipamento
Teste avançado de células solares e de células solares IV YHMT‐A+A+A+
2Objectivo do equipamento
O YHMT-A+A+A+ funciona como umTestador IVeTeste de células solares, automatizando os ensaios elétricos de módulos monocristalinos e policristalinos.Linha de produção de painéis solaresintegração, aumentaEnsaios de painéis solares IVdesempenho e refinamentoIV Medição da curvafluxos de trabalho.
3Especificações fundamentais e princípios de funcionamento
3.1 Fonte de luz de simulação solar
-
Compatibilidade espectral: conformidade com a IEC 60904-9
-
Irradiação total: 100 mW/cm2
-
Intervalo de ajuste: 70-120 mW/cm2
-
Uniformidade e estabilidade: ≤ ± 1%
-
Duração do pulso: 10 ̊150 ms ajustável
-
Contagem de flashes: Contagem/reinicialização automática
-
Duração da lâmpada de xenônio: 200 000 ciclos (Alemanha)
-
Emissão: Vertical para cima
3.2 Largura de banda de medição
-
Área de ensaio: 2700 × 1600 mm
-
Potência: 5 ‰ 700 W
-
Voltagem e corrente: 0·200 V (1 mV); 0·20 A (1 mA)
-
Temperatura: 15°35 °C
3.3 Precisão e calibração
-
Repetitividade: ≤ ± 0,2%
-
Erro: ≤ ± 1%
-
Auto-compensaçãopara a irradiação e a temperatura assegura umaIV Medição da curva
-
Medição de quatro fiostécnica minimiza erros
3.4 Medição e recolha de dados
-
Parâmetros: Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh
-
Intervalo: 5·10 s ajustável para alta velocidadeEnsaios de painéis solares IV
-

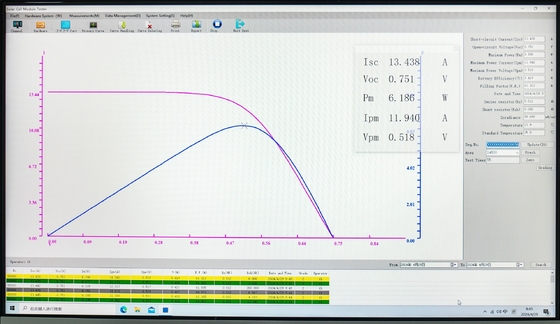

Dados: Curvas I-V/P-V com 8.000 pontos para análise pormenorizada
-
Comentários: Alertas de voz e visualização gráfica do testador IV
3.5 Relatórios e características do software
-
Exibição em tempo real: Monitorização do IV em tempo real
-
Saída de arquivo: Exportações personalizáveis do Excel com gráficos cumulativos de medição da curva IV
-
Configuração: coeficientes de temperatura de entrada, data, números de série e limiares de defeito
-
Interface centralizada paraLinha de produção de painéis solarescontrolo
4Configuração do sistema
| Componente | Especificações | Quantidade |
|---|---|---|
| Unidade principal (testador IV) | Carga electrónica integrada | 1 |
| Fonte de simulação | Lâmpada de xenónio + sistema óptico | 1 |
| Computador de controlo | PC de qualidade industrial | 1 |
| Cartão de aquisição A/D | Captura de 8.000 pontos de alta velocidade | 1 |
| Suíte de software | Aplicação de controlo e análise | 1 |
| A ligação leva | Arneses padrão | 1 |
| Célula de calibração | Módulo de referência para verificação da uniformidade | 1 |
Projetado para 24 horas por diaEnsaios de painéis solares IVemLinha de produção de painéis solaresambientes.
